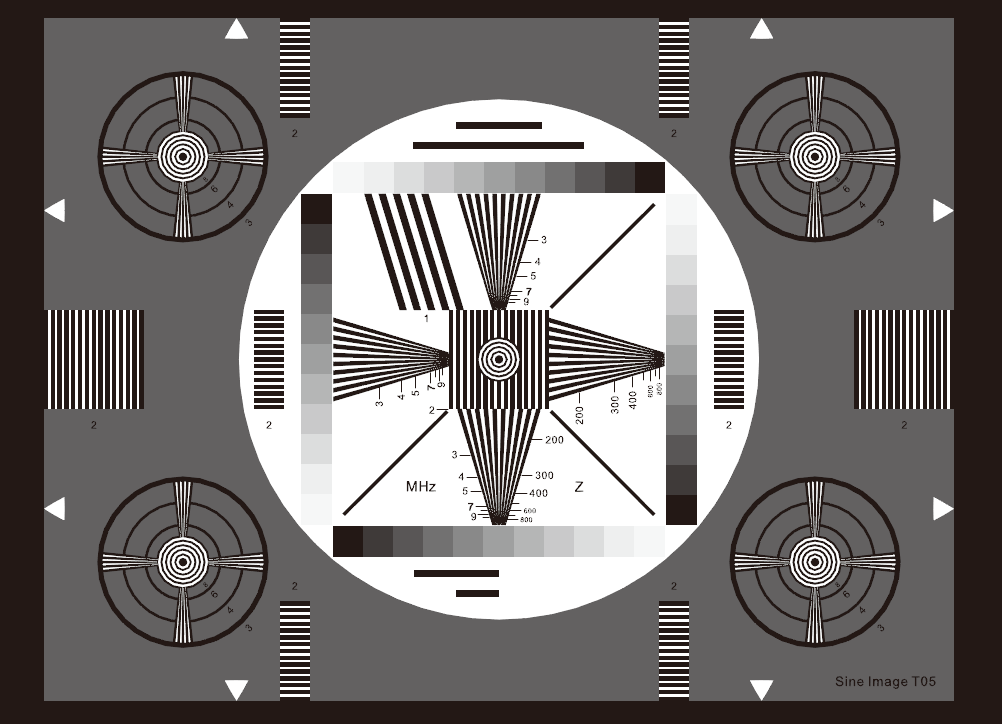

SineImage综合测试卡YE05是专门为电视摄像机一般（视觉）评估而设计的。
密度分为4个等级标准从D=0.15增加到D=1.65（对比度32：1）该测试卡的密度在D =0.15等级。周边地区的密度为D〜0.75。
这张测试卡主要用于电子相机传输特性的评估而设计的。圆形图形用来进行扫描线性粗略评价。分布在图像2-MHz-line位置的光栅能够在水平和垂直方向上偏移线性度监督。光栅之间的距离应该尽可能的相等。
在线路选择开关示波器的帮助下，应用垂直楔形栅格能够建立调制深度频率响应。倾斜的1-MHz块的信号被用作参考值。楔形栅格能够进一步做出分辨极限的视觉评价。 此外，串色干扰、陷波滤波和梳状滤波效果可以被观察到。
在灰楔块正方形三对角线使用线性交错进行检查。该行的阶梯形接收表示双绞线。
