TE279分辨率测试图卡是为快速评估（主要是视觉评估）4K超高清电视相机的传输特性而设计的。

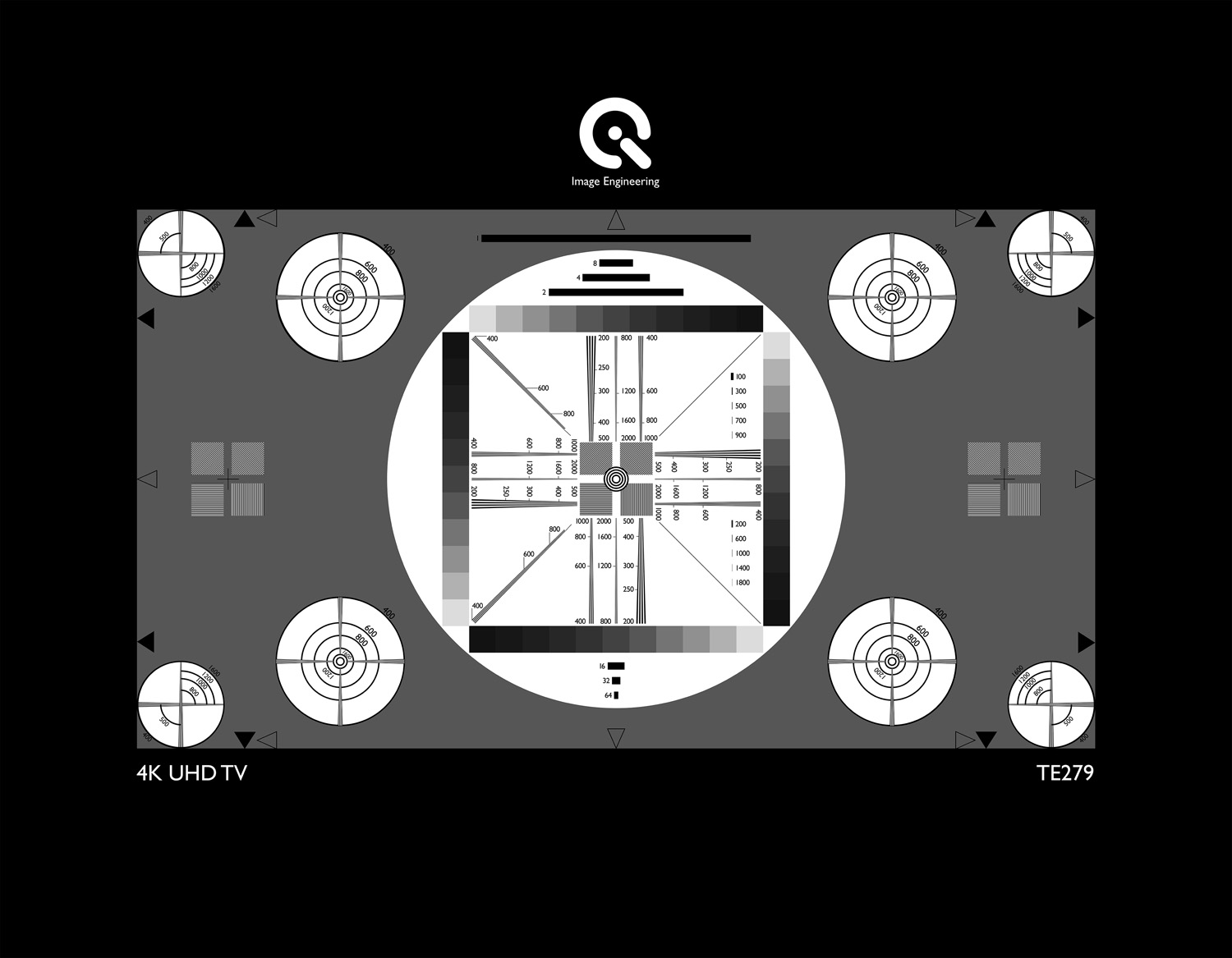

TE279测试卡是以灰色为背景（D=0.75;透射率=18%），在中间有个白色的大圆圈，里面分布了灰阶条和分辨率楔形线条。在中间圆圈的两边，排列了四个带有分辨率楔形线条的小圆圈。
16:9的格式是由位于水平和竖直中间线上的四个箭头所标示的。另外，在图片的上部和底部边缘处，四个箭头靠近圆圈的位置标示了4:3的格式。
在白色圆圈的四个方向上各有一个11阶灰阶条。这些灰阶条从D=0.15到D=1.65以同等的线性距离增长，用于测试相机半色调再现性。然而由于周围的白色区域，测试结果会更有质量。
分辨率测试卡上的所有频率值都用cph（每单位像高的线数）表示。在中央大圆圈里，水平及竖直地排列了三条不同频率的分辨率楔形线条。它们的频率分别是从200到500,400到1000,800到2000cph。另外，在45度角交叉的两条分辨率楔形线条产生频率为400到1000cph。
在分辨率测试卡的正中心及左右两侧，有四个线光栅方格，倾斜的角度分别 为0°，45°，90°，135°。它们产生了一个400cph的频率。那些倾斜角度为45°及135°的线光栅方格在水平及竖直方向上（由于他们的倾向）生成了不同的频率。
中央大圆外面的八个小圆分别安排用于16:9 和4:3格式。其中较大的圆有十字形分辨率楔形线条。这些圆环用来标示水平和竖直方向上的分辨率，同时也可以用于检测几何失真。分别可显示400，600，800，1200及1600cph的分辨率。位于角落的四个圆有更长的分辨率楔形线条，它们的交叉点是640cph，并且标有从400到1600cph的刻度。
在测试卡的中间，白色和灰色区域内排列有七条杆元图，长度依次为1（=像高的一半），2,4,8,16,32及64cph。从左到右的竖直灰阶条那有5个额外的短条，范围从100到900及从200到1800cph。
