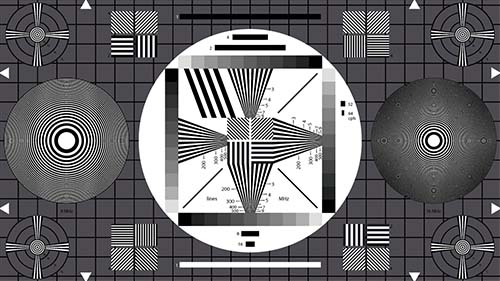

通用综合测试图卡TE105用于16:9的TV摄像机普通（视觉）评估。它由圆形图案，灰度，楔形线的光栅，波带片、网格、对角线和水平线组成。
4阶灰阶密度从D=0.15到D=1.65递增。集成25/15网格对应的电子网格生成器。
测试图设计主要用于定向电子相机的传输性的评估。图像中圆形图案和网格用来粗略评估几何结构。2MH和4MHz线栅格分布在整个图像区域内，4MHz栅格在水平方向上倾斜45°和135°角。
与线路选择开关示波器共同作用，使用锲形垂直栅格确定调制深度的频率响应。倾斜的1MHz块作为参考值。进一步使用锲形线栅格可以确定分辨率极限的视觉鉴定。此外，还以测量串色干扰、陷波滤波和梳状滤波效果。
位于灰度块上方和下方的横条中频（条纹）传输信息的传输特性信息。在灰阶的帮助下粗略的评估半色调的再现性。
灰度级的方形区域内有三个对角线用来进行交错检测。该行的阶梯型接收表示双绞线。在左右两侧有两个带片被放置，左边的局部频率到达8，右边达到16MHz。
图像上的带片用来确定TV摄像机和TV传输系统的以下特征：
1、水平，垂直和对角方向上的分辨率
2、分辨率取决于扫描的位置
3、水平和垂直光圈校正的效果
4、带片和电视光栅相应彩色显像管荫罩结构之间的干扰影响
5、相机的水平和垂直（或者在测试图）运动反应：动态分辨率，临时扰动
