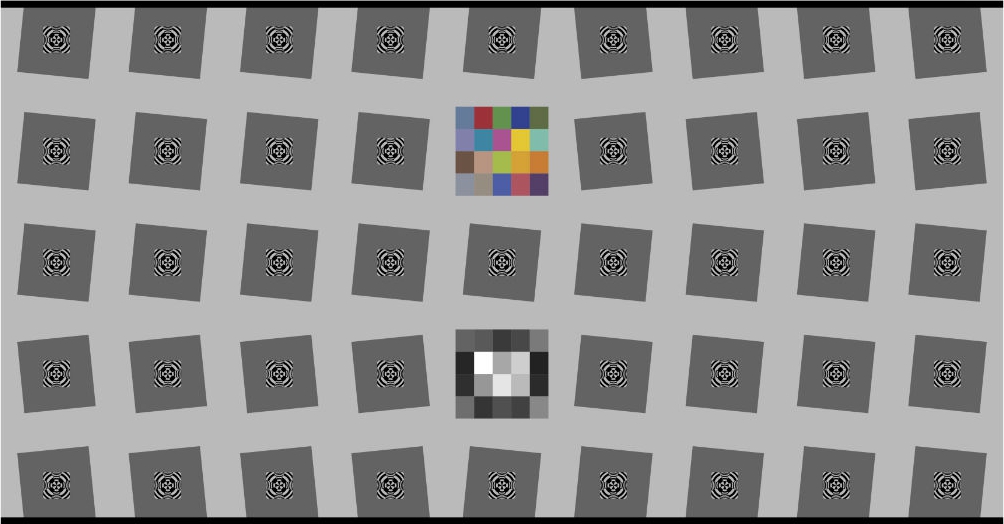

SFR测试卡可用于全自动分析图像质量参数
• 允分使用了图卡上的所有空间，信息量大。相比之下，ISO旧款的分辨率测试卡的真实使用率只有10%，即可有10%的内容可用于数据化的分析。
• 避免了高反差图像导致的图像阶调溢出，使曝光宽容度更大，精度和重复性也更高。
• 有助于分析信号处理的信息更多，例如锐化、降噪等。
• 全自动图像识别与定位：无需手动选择分析区域，可全自动定位测试区域。
• 支持多种尺寸和材料：从5X5cm到110X187cm，材料可以是无光、半光或背光材料，玻璃镀铬材料（用于小幅面高精度分析）。
SFRPlus测试卡可以与软件Imatest中的SFRPlus模块配合使用，可以分析以下参数
• MTF清晰度/分辨率
• 畸变和视场角
• 噪点
• ISO敏感度
• 色彩精度
• 横向色差
• Gmma和色调响应。
反差选择
• 10:1 和 2:1 反差可用于分析非线性信号响应
• 10:1 仅一种反差有助分析整个取景范围内的3D图表分析
• 4:1 反差与2014版的 ISO-12233标准相符合
介质类型 -半光泽 或 无光材料
• 无光纸，好处是有助减少反光，反光比较均匀，相对于哑光相纸的测试图卡，镜面反射很少。无光纸的测试卡MTF极值相对于哑光相纸的极限值要小一些。
• 哑光相纸，哑光相纸相对于无光纸的细节会更多一些，最大密度也更高。但由于其有较强的镜面反光，通常不适用于广角镜头的测试。
长宽比例的选择
• 5x9 个方块的测试图，比例适用于典型的3:2的单反相机和典型的16:9的HDTV格式的。
• 5x7 个方块的测试图，比例适用于典型的卡片相机和手机，比例为4:3。
喷墨打印测试卡的分辨率
我们提供的所有喷墨打印的测试卡的分辨率通常接近MTF50值5 cycles/mm，因此当选择测试图卡的尺寸时，需要基于此而考虑。使用太小尺寸的测试卡去测试一个高分辨率的相机是不合适的，会降低成像系统的分辨率到测试卡的极限分辨率。因此需要考虑测试卡的尺寸要满足最小的聚焦距离，分辨率要大于传感器的分辨率。
可选尺寸和有效分析区域
对于1200万像素以内的摄像头，可以使用中等尺寸的测试卡。大尺寸的测试卡可以测试1200万像素至2400万像素的摄像头，2400万像素以上的摄像头需要超大尺寸的测试卡。
| Square Dimensions | ||
| 5x9 | 5x7 | |
| X-Small(超小) | 8.5" x 15" | 8.5 x 10" |
| Small(小) | 14" x 24" | 14" x 20" |
| Medium(中) | 24" x 40" | 24" x 34" |
| Large（大） | 44" x 60" | 44" x 60" |
| X-Large（超大） | 44" x 74" | 44" x 64" |
图卡的有效拍摄区域包括上下黑边以外的部分空白区域，因为要让SFRPlus测试模块自动分析和定位测试区域，需要包括一部分空白。
| Square Dimensions | ||
| 5x9 | 5x7 | |
| X-Small（超小） | 7.85" x 15" | 6.75" x 10" |
| Small（小） | 12.5" x 24" | 13.5" x 20" |
| Medium（中） | 22" x 39.22" | 22" x 33" |
| Large（大） | 33" x 59" | 40" x 59" |
| X-Large（超大） | 42" x 72" | 42" x 59" |
色块元素
色块元素包括20个 色块，可以用于分析色彩的还原，但需要选择其测量数据做为参考数据。
预畸变选择
带有预畸变的测试图卡可以用于分析广角和鱼眼镜头，并且可以调整不同的畸变水平。
| Level | Matrix (5x7) | Matrix (5x9) |
| No distortion(无畸变） | [0 0] | [0 0] |
| Distort(小畸变) | [0.833 1.123] | [0.833 1.375] |
| Distort+（大畸变） | [1.167 1.577] | [1.167 1.982] |
| Ultradistort（超大畸变） | [1.333 2.313] | [1.333 2.958] |
我们不建议使用带光泽的介质来测试广角镜头或预畸变测试卡，因为容易产生反光。
