色差仪作为光电分析仪器，是以色度学为基础研制的仪器，因此，其在测量颜色时，需要遵循相应的色度系统。目前，用于色差仪的色度系统的类型有很多，不同的色度系统表示颜色的方法不同。本文对色差仪色度测量几个常见色度系统的类型和特点做了介绍。
国际照明委员会（CIE）对混色空间的标定是从1931年开始的。CIE综合莱特和吉尔德两项视觉实验结果（把两人的实验结果取平均值）而得到CIE1931-RGB真实三原色表色系统。图形为偏马蹄形，如下图所示。
1931CIE-RGB系统的r、g、b 光谱三刺激值是从实验得出的，本可以用于色度学计算标定颜色。但标定光谱色的原色出现负值，计算起来不方便，且更不易理解。1931CIE-XYZ色度图的建立消除了这一矛盾。它是在1931CIE-RGB系统的基础上，改用三个假想的原色（X）、（Y）、（Z）建立起来的坐标。（X）表示红原色、（Y）表示绿原色、（Z）表示蓝原色。如上图所示。它是在2°视场下得到的。在大面积视场观察条件下（大于4°），由于杆体细胞的参与以及中央窝黄色素的影响，使得饱和度降低，颜色视场出现不均匀现象。CIE1964是为适应10°大视场出现的，简称“CIE1964补充标准观察者”。
CIE在1931 年作出决定时，没有考虑到上述颜色分辨率的问题。出于对工业上确定产品所存在的色差和用仪器鉴定色差的迫切需要，必须创建一种新的色度图或颜色空间，且这种新的颜色空间必须“均匀化”，即在此空间中的距离与视觉上的色彩感觉差别成正比；另外，新的颜色空间的三坐标一定要由原来的X、Y、Z 三刺激值换算得出。

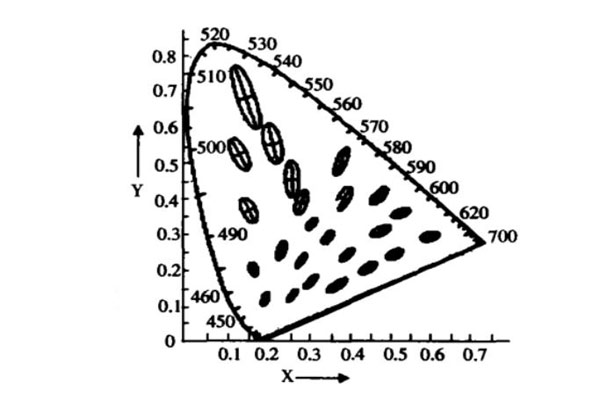

麦克亚当（D.L.MacAdam）在CIE1931色度图上不同位置选了25个颜色点，如上图所示。实际上，在CIE色度图上，每一个点都代表某一确定的颜色，这个颜色的位置由一定数量的红绿蓝三原色的相加混合确定。但对视觉来说，当这种颜色的坐标位置变化很小时，人眼仍认为它是原来的颜色，而感觉不出它的变化。因而，每一个颜色在色度图上虽占一个点的位置，但对视觉来说，它实际上是一个范围，在这个范围内的变化在视觉上是等效的。从上图可见，在色度图的不同地方，颜色的宽容量不同，如蓝区宽容量最小，绿区最大。即在色度图蓝区同样的空间内，人眼能看见更多的各种蓝色，而在绿区则较少。图中人眼对蓝色恰可辨别的最小距离对绿色恰可辨别的最大距离之比达到1：20。可见，1931CIE-XYZ不是理想的色度图，在视觉上是非均匀的。为克服CIE1931色度图的上述缺点，就必须创立一种新的色度图，此图上的每一颜色的宽容量最好都近似圆形，大小一致。
1960年CIE根据麦克亚当的工作制定了CIE1960均匀色度标尺图（CIE1960Uniform Chromaticity-Scale Diagram），简称CIE1960 UCS。在这个图上，每一个颜色的宽容量都近似圆形、大小一致，且把CIE1931色调图中宽容度椭圆最大长轴与最小短轴之比从 20：1降至2：1。1960匀色空间用u、v分别表示纵横坐标。
CIE1960UCS图解决了CIE1931色度图的不均匀性，显示了它的优越性。但它没有明度坐标，在给出u、v时须单独注明Y值，这在计算颜色差异时很不方便。在实际应用中，许多颜色问题都涉及到物体的亮度因数Y。所以，把CIE1960UCS图的两维空间扩充到包括亮度因数在内的三维均匀空间又成了急需解决的问题。1964年CIE规定了“均匀颜色空间”的标定方法，在均匀颜色空间中，色差的计算可不限于具有相等亮度因数的颜色。CIE1964均匀颜色空间用明度指数W*、色度指数U*、V*坐标系统来表示。

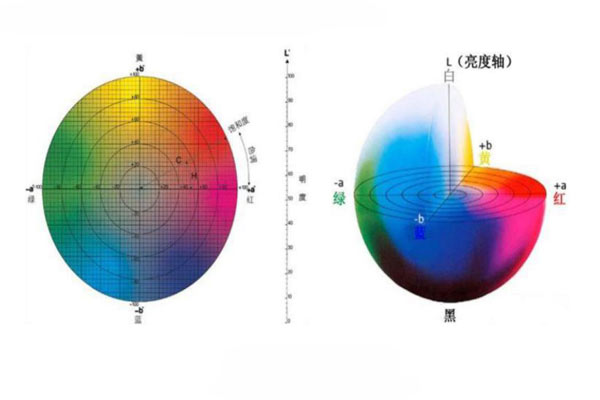

为了进一步统一评价颜色差别的方法，CIE在1976年又推荐了CIE1976L*a*b*和CIE1976L*U*V*匀色空间及色差公式。两者都是反映物体色在人眼知觉上均匀的空间一客观两物体的色差大小和人眼视觉感受到的大小相同，即为所谓的均匀颜色空间。CIE1976L*a*b*的优点是当颜色的色差大于视觉的识别阈限（恰可察觉）而又小于孟塞尔系统中相邻两级的色差值时，能较好地反映物体色的心理感受效果。CIE1976L*U*V*实际上由CIE1931和CIE1964匀色空间改进而来，使其与代表视觉等间隔的孟塞尔系统靠拢，并将V坐标增加50%而改善U、V色度图的均匀性。CIE1976L*U*V*和CIE1976L*a*b*色空间都有较好的均匀性，两者都较广泛地运用于工业中。由于CIE1976L*U*V*系统中，U*V*色度图仍保留了马蹄形的光谱轨迹，较适合于对光源色、彩色电视等工业部门做研究工具；CIE1976L*a*b*主要用于印刷、染料、颜料及油墨等表面颜色工业部门。
