分光式色差仪是高精度的颜色测量仪器，它通过测量物体反射光的相对光谱功率分布，得到物体表面的反射光谱，再与CIE光谱三刺激值加权相乘，积分后求出样品表面颜色的三刺激值、色坐标、色差等其他参数。本文对分光式色差仪黑白校正方法做了介绍。
分光型色差仪并不是直接测量待测物的三刺激值，而是通过测量待测物的反射或者透射光谱，然后根据国际照明委员会推荐的某种颜色计算标准，进行计算得到待测颜色的三刺激值和其他颜色参数。在分光型色差仪中，最早常用的光源有钨丝灯和弧灯，随着工业的进步，目前通常使用在可见光波段范围内相对稳定的卤钨灯和氙灯，同时采用阵列探测器作为传感器，光栅作为色散器件，导致此类型的测色仪的结构复杂，体积较大，价格较高，难以实现普及。目前，该类仪器主要还是由国外仪器厂商和科研机构进行开发研制，而国内仪器厂商亦有所建树，深圳市三恩时的分光型色差仪产品均己达到较高水平。分光型色差仪通过获取待测物的可见光光谱，进而计算出所需的各颜色参数，所以精度较三刺激值型色差仪要高很多，它适用于具有配色或较高颜色精度的场合。
分光式色差仪的黑白校正方法，以三恩时TS70系列分光色差仪和PS20系列色差仪为例进行说明，TS70系列分光色差仪具体校正方法如下：
在测量界面按主菜单键进入主菜单界面，在其他界面可以通过点击确认键或返回键进入主菜单。在主菜单中点击“黑白校正”，进入“黑白校正”界面，在“黑白校正”界面中会显示目前校正是否有效以及剩余的校正有效时间。
点击下一步继续操作，进入反射黑校正界面。根据提示将测量口径与黑筒光阱贴合，然后点击“测量键”进行黑校正，可点击返回键取消校正。
反射黑校完成后会进入反射白校界面，根据提示，确保测量白板编号和测量口径设置正确，将仪器测量口与白板贴合，然后轻按“测量键”进行白校正，根据需要点击返回键取消校正。
反射白校完成后会跳转回校正界面，显示剩余的校正有效时间，根据需要进行相应的操作，点击返回键则会返回到标样测量界面。
PS20系列色差仪分光色差仪黑白校正方法：

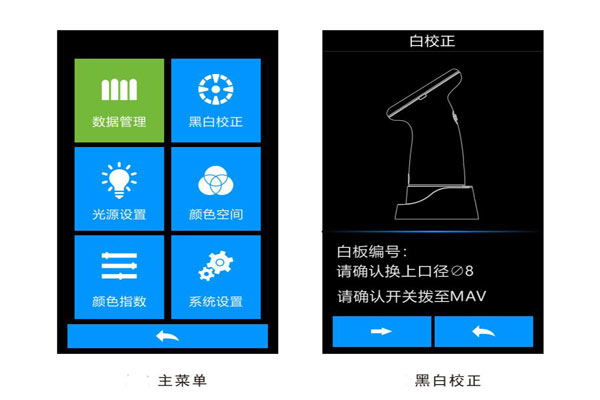

在测量界面或其他界面点击主菜单键，进入主菜单界面，如下图所示：
在主菜单中点击“黑白校正”，进入“黑白校正”界面，如上如所示，在界面中会显示白板编号及使用的口径。

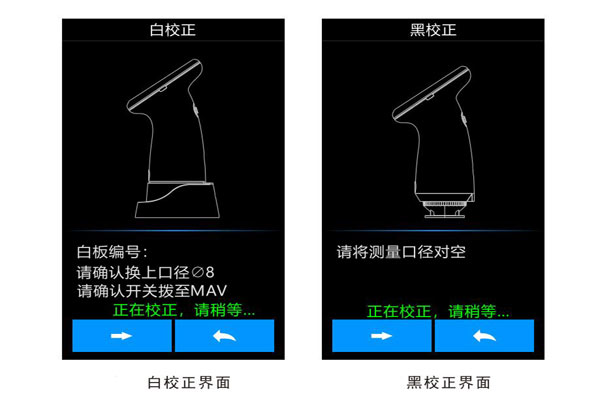

白校正界面，如下图所示根据提示要求进行白校正，请将测量口径对准白板贴紧，并确保白板编号和测量口径设置正确后，按“→”键或按“测量”键开始进行白校，界面出现“正在校正，请等待…”字样，并伴随着指示灯变成黄灯，正确白校完成会自动跳转到黑校正界面；若白校有误会弹出相应的提醒框。
黑校完成后会跳转回上图的主菜单，根据需要进行相应的操作，点击返回键则会返回到标样测量界面。
以三恩时TS7036分光色差仪为例，介绍色差仪测量口径更换方法。TS7036色差仪测量口径拆卸与更换方法如下：
TS7036色差仪有几个测量口径配有Φ8mm/Φ4mm两种类型的测量口径，当被测样品被测面比较大，并且均匀的时候，建议用Φ8mm测量口径，当样品被测面比较小的时候，建议用Φ4mm测量口径。
TS7036色差仪在进行测量口径切换时，需要完成以下几个步骤：

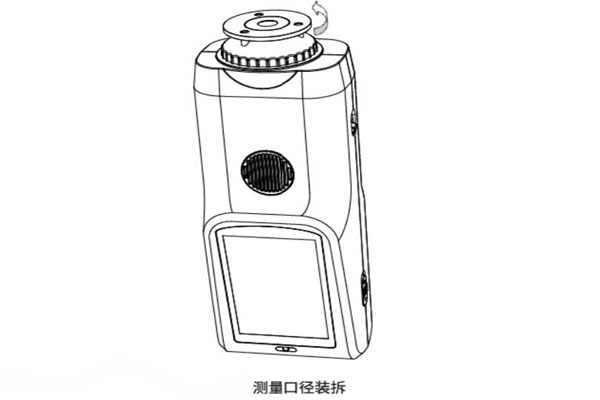

第一步：口径安装，如下图所示，逆时针旋转测量口径，取掉原口径；将待装测量口径对准积分球安装孔，顺时针转动，当有“哒”一声，表示测量口径和积分球扣位配合好，即安装好待装测量口径。
第二步：光学透镜位置切换，如下图指示，如果已经装配好的口径Φ4mm测量口径，需要将口径切换开关拨到SAV的位置上；如果是Φ8mm测量口径，需要将口径切换开关拨到到MAV的位置上。

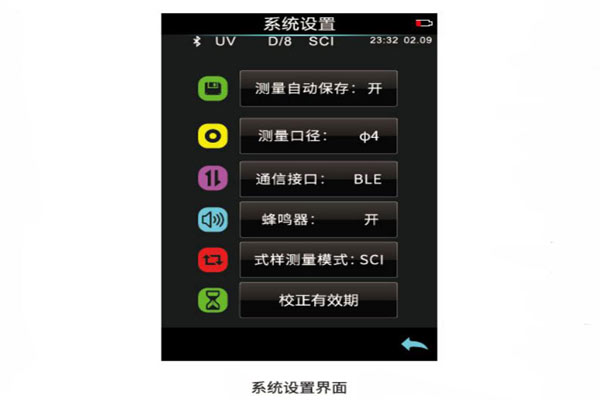

第三步：仪器软件中口径设置切换，如果在系统设置的测量口径设置为自动模式，在重新黑白板校正时，仪器会自动识别口径并做相应的软件处理；如果在系统设置的测量口径设置为非自动模式，需要手动设置对应的Φ8/4mm口径。
注意：测量口径大小、光学透镜位置、软件口径设置务必要保证匹配才能保证测试结果准确。Φ4mm口径，对应光学透镜位置是SAV，软件显示为Φ4mm；Φ8mm口径，对应光学透镜位置是MAV，软件显示为Φ8mm；在测试界面状态栏有对应的显示。
注意：测量口径切换后，要重新进行黑白校正，才可以进行新的数据测试。
