色差仪可以在特定的色彩空间下对颜色进行定量的表达，因此色差仪的内部配置了多种类型的颜色空间，常见的有CIE LAB、XYZ、Yxy、LCh、CIE LUV、s-RGB、HunterLab等。对于这些颜色空间的了解，有助于我们更加科学的测量颜色。下文分别对这些颜色空间进行了介绍。

色差仪颜色空间什么意思？

我们都知道，色差仪是颜色测量的精密仪器，它的工作原理是把色彩量化成数值形式，然后在分析和比较以呈现给我们，因为对于我们而言，以数值的形式分析和比较要比直接看颜色来的直观快速和精准多了。而色差仪的色彩数据的形成主要依赖于色彩空间，也有人称之为“颜色空间”，色差仪的颜色空间是指色差仪所能测量到的颜色空间中的颜色，通常来说，色差仪的测量空间是三维的，即x、y和z，x表示宽度，y表示高度，z表示深度，一般情况下只对应一个坐标位置，也就是说每一个色彩值在色彩坐标中对应一个点，这个点就代表这个颜色，这些三维参数大小可以为颜色的评定提供统一的标准。

目前，色差仪颜色空间有CIE LAB、XYZ、Yxy、LCh、CIE LUV、s-RGB、HunterLab、βxy、DIN Lab99、Munsell(C/2)等多种，其中CIE LAB、XYZ、Yxy、LCh、CIE LUV、s-RGB、HunterLab七个颜色空间最为常用，下文将详细介绍。

色差仪CIERGB颜色空间：

RGB颜色空间以红（R）、绿（G）和蓝（B）三种基本颜色为基础，三种颜色进行不同程度的叠加，能够产生丰富的颜色，因此 RGB颜色空间又被称为三基色模型。在该模型中，R、G、B分别位于3个角上，黑色位于原点处，白色位于离远点最远的对角点处，灰度级沿着这两点的连线分布。在该模型中，不同的颜色处在立方体上或者在其内部，并且可以用从原点分布的向量来定义。即每一种颜色可以用红、绿、蓝三个颜色分量的坐标来表示，如（0，0，0）表示黑色，（160，32，24）表示紫色，（0，255，0）表示绿色，（255，255，255）表示白色等。若将颜色值进行归一化，原立方体就变成一个单位立方体，所有的R、G、B值都取值范围在[0，1]内。

RGB颜色空间采用物理三原色对颜色进行表示，这种方式比较简单，但给定任意一个R、G、B值，无法准确知道所表述的颜色，并不符合人的视觉特点。而且RGB颜色空间不是一个均匀的颜色空间，即空间坐标上等距离的两点并不能表示出颜色的差异性，因此，RGB颜色空间并不适合用作色差检测。

色差仪CIEXYZ颜色空间：

CIEXYZ颜色空间，也称CIE1931颜色空间。CIE希望通过该颜色空间下的三个分量（X，Y，Z）能够描述人颜色视觉系统所能察觉的任意一种颜色，其中X和Z定义为颜色的色度，Y为颜色的亮度。

CIEXYZ颜色空间主要应用于分光光度计和数字颜色分析器等分析仪器，它为这一类仪器提供了待分析样本所需的透射或折射的三色光信号。虽然 CIEXYZ颜色空间在分析化学中的相关应用也颇为广泛，但是它所表示的颜色与人眼感知不太一致，导致在不同颜色对比中存在一定缺陷。因此，该颜色模型往往只是用于线性转换到其他颜色空间的过渡颜色空间。

色差仪CIEYxy颜色空间：

三刺激值XYZ对定义颜色非常有用，但却不易直接目视其结果，为此CIE于1931年规定了Yxy色空间，它是在二维图上描述颜色，但与亮度无关。Y为物体的反射比，用%数表示（与反射比为100%的理想漫反射相比较）。它对应于颜色三要素的明度其值就等于三刺激值的Y值。色度坐标x、y对应于色三要素的色调和彩度。x、y色度坐标可由下式算得：x=X/（X+Y+Z）y=Y/（X+Y+Z）

（其中X、Y、Z为三刺激值）X轴色度坐标相当于红基色的比例；Y轴色度坐标相当于绿基色的比例，图中没有Z轴色度坐标（即蓝基色所占的比例）。因为比例系数x+y+z=1，Z的坐标值可以推算出来，即z=1-x-y。

色差仪CIELAB颜色空间：

CIELab颜色空间是分光测色仪最常用的一种颜色空间，是基于生理特征的均匀颜色空间，是由明度（L）和两个色度分量a、b共三个分量构成，L表示颜色的明度，也常被称作亮度，取值范围在[0，100]，表示从纯黑到纯白。a表示从绿色到红色，-a最小表示绿色，+a最大表示红色，取值范围在[-128，127]，-a到+a是绿色到红色颜色渐变的过程。b表示从蓝色到黄色的范围，同样原理，-b到+b是由蓝色逐渐过渡到黄色的过程，取值范围在[-128，127]。CIELab颜色空间是颜色量化最均匀的颜色分布，在样品色差评比系统中，很多公式都是依赖该颜色空间的，它是颜色差异的规范化空间，能够解决颜色量化的等距度量，其均匀性较好。该颜色空间两点之间的几何距离，与人眼观察物体的色差大小相同。

色差仪CIELuv颜色空间：

CIELUV颜色空间是CIE1976L*u*v*均匀颜色空间的简称，在CIELUV空间中，L*为明度，u*、v*为色品指数。三者相互垂直构成色空间来描述相对应的亮度和色度量：垂直的轴是明度L*，位于水平面且互相垂直的是色品指数u*和 v*。

CIELUV颜色空间与CIELAB颜色空间相似，L*，u*，v*是X，Y，Z通过非线性变换得到的，同样用两点间的距离表示颜色之间的色差。CIEL*u*v*和CIEL*a*b*有一些共同的特点。首先，它们的颜色空间虽然距完全均匀仍有距离，但基本上是均匀的。其次，由于是基于颜色测量的CIE系统，CIEL*u*v*和CIEL*a*b*都是与设备无关的颜色空间。与CIELAB颜色空间不同，CIELUV颜色空间更多地应用于光源色和自发光色领域。

色差仪CIELch颜色空间：

LCH颜色空间是Lab空间变形后得到的圆柱形颜色空间。该颜色空间由L、C、H表示。纵坐标L*值同样对应于颜色三要素的明度，取值0-100；C*代表彩度，即某一颜色的坐标位置与原点的距离，取值0-181，圆心处颜色的饱和度C*值为0，离圆心越远C*的值越大；H*为色调，取值0°-360°，h*代表色调角，是某一颜色坐标在色品平面内的投影点和坐标原点的连线与a轴的夹角。规定h*从正a轴（红）开始为0°，逆时针为正，正b轴（黄）为90°，负a轴（绿）为180°，负b轴（蓝）为270°。

色差仪HunterLab颜色空间：

Hunter Lab系统分别以L、a、b 表示物体反射光的三个量，其中L表示反射光的明度，a表示反射光中红色与绿色的成分，b表示反射光中黄色与蓝色的成分。该系统的L，a，b值的表示及其色差公式为：

式中 X，Y，Z 为样品的三刺激值。Hunter Lab系统常用于陶瓷工业、塑料工业和纺织工业。

色差仪不同颜色空间设置方法：

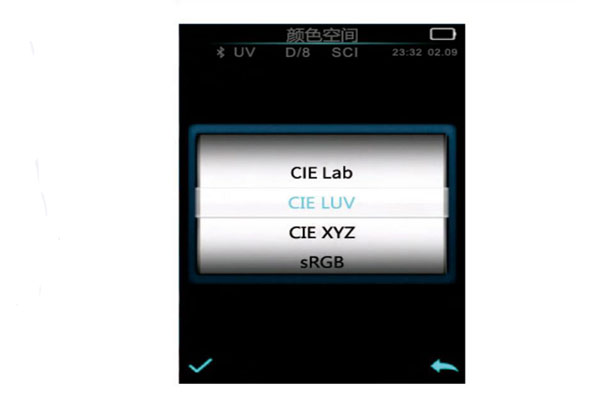

在色差仪主菜单下点击“颜色空间”打开颜色空间界面，如图下所示，在颜色空间界面中选择相应的颜色空间，然后点击“√”确认即完成颜色空间设置。颜色空间选项有CIE LAB、XYZ、Yxy、LCh、CIE LUV、s-RGB、等，用户只需很据自身需求选择颜色空间就可以。
