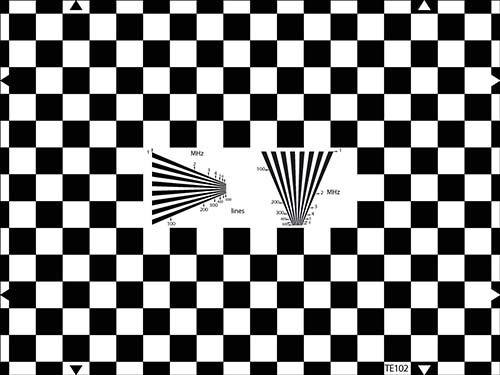

棋盘测试图TE102用于测试检查几何失真、分辨率和信号产生的均匀性。它是由黑色和白色的方格以及图中两个分辨率楔子组成。
测试图类似于一个由9x18的黑色和白色正方形块分布在长方形边缘框内对应电子测试发生器的10/19格光栅线包围的棋盘。（这些发生器的水平网格线的划分对应于全图58行）。
中间两个分辨率楔可以检测垂直和水平分辨率，分辨率楔用线条和MHz标记。
1、检测几何和栅格的一致性，如果必要的话使用电子生成网格的方法。
2、检查信号生成的均匀性。
3、检查分辨率。
*给出的相关频率是625线TV标准。
