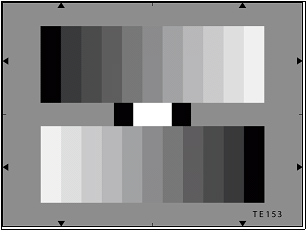

TE153灰阶测试卡是一种常用的摄像头测试卡，主要用于测试灰阶的测试卡；该卡配合透射式灯箱使用如型号CC5100/3100,HC5100/3100以及DNP透射灯箱，在监控摄像头测试领域应用广泛。
尺寸：内部240×180mm、外部320×290mm

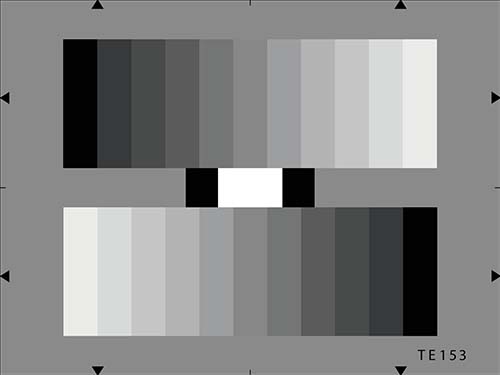

两个11度灰阶条按相反的方向排列在灰色背景(D=0.56)中，灰阶条以对数标刻度。
灰阶密度：伽马=0.45
透射值(亮度)：伽马=2.2，刚好是伽马=0.45的倒数值。

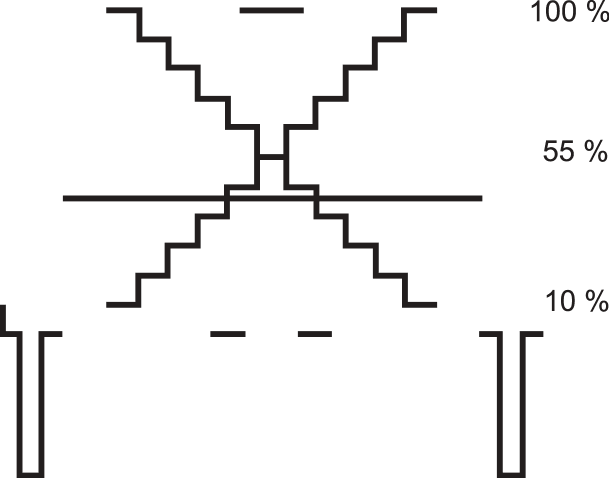

一个最佳的伽马校正的摄像机的输出信号产生两个相反的11度线性步进信号。灰阶的对比范围是44:1。
| 灰阶等级 | 密度 | 透射率% |
| 1 | 0.05 | 89 |
| 2 | 0.13 | 74 |
| 3 | 0.22 | 60 |
| 4 | 0.34 | 48 |
| 5 | 0.44 | 37 |
| 6 | 0.56 | 28 |
| 7 | 0.70 | 20 |
| 8 | 0.88 | 13 |
| 9 | 1.08 | 8 |
| 10 | 1.34 | 5 |
| 11 | 1.70 | 2 |
密度值是基于斑马条的白色部分。两个黑色方块和一个白色方块位于两个灰阶条中间，黑色方块的密度为D＞3.0(透射率＜0.1%)。白色方块的密度为D=0.05(透射率=89.9%)。
