SineImage灰度测试卡简介

灰度测试卡可以测试噪声，动态范围，对比度，曝光的准确性，镜头眩光等参数。该灰度测试卡配合台式灯箱（请参考摄像头测试标准光源箱）或者挂墙壁使用，用于各种摄像头，相机等测试。

灰阶参数表

灰阶等级	密度	反射率%
1	0.05	89
2	0.13	74
3	0.22	60
4	0.32	48
5	0.43	37
6	0.55	28
7	0.69	20
8	0.86	14
9	1.06	9
10	1.31	5
11	1.65	2

两个灰阶条中间的白色区域的密度为D=0.05(反射率=89%)。

11阶反射式灰阶测试卡有种，(γ=1.0) 或 (γ=0.45)

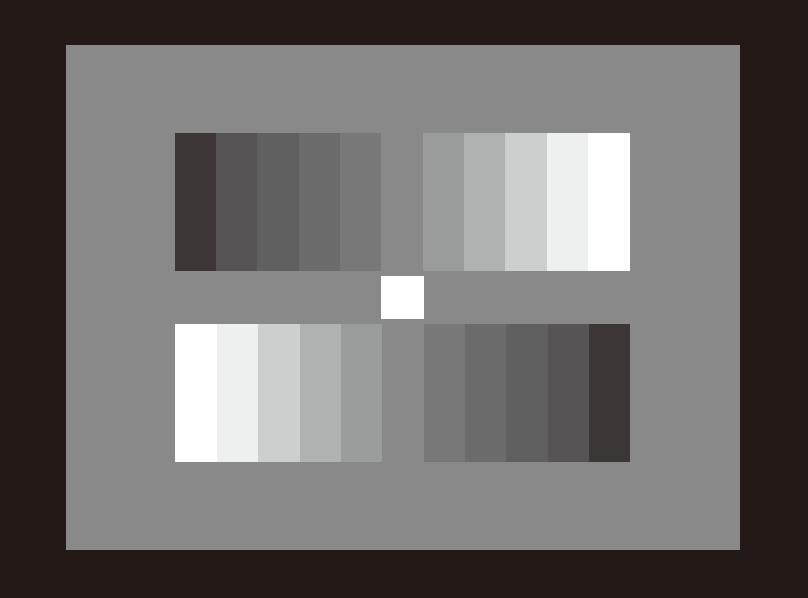

以下(γ=1.0)是反射率及灰阶密度值：

灰阶等级	1 (白色)	2	3	4	5	6	7	8	9	10	11	背景
反射率(%)	83.0	74.9	66.8	58.7	50.6	42.5	34.4	26.3	18.2	10.1	2.0	18.0
密度	0.08	0.13	0.18	0.23	0.30	0.37	0.46	0.58	0.74	1.00	1.70	0.74

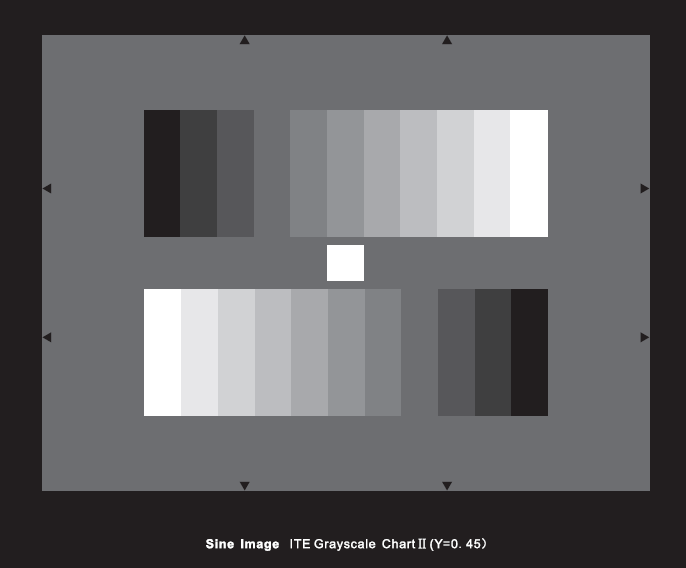

以下(γ=0.45)是反射率及灰阶密度值：

灰阶等级	1 (白色)	2	3	4	5	6	7	8	9	10	11	背景
反射率(%)	83.0	71.0	57.0	46.0	37.0	27.4	19.5	13.4	8.3	4.75	2.0	18.0
密度	0.08	0.15	0.24	0.34	0.43	0.56	0.71	0.87	1.08	1.32	1.70	0.74



使用推荐:

调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机，最黑方块会达到10%的信号水平。

反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。

SineImage灰度测试卡有透射与反射式可选，有效图像尺寸240*180mm  240*135mm  280*210mm  280*157.5mm等等，亦可定制尺寸。
