ISO摄像头分辨率图卡遵照ISO-12233:2000标准制作。光楔图测试分辨率100到2000线每图像像高。
工艺分为两种：照像或喷墨打印
0.5X : 10cmX17.8cm
1X: 20cmX35.6cm
2X: 40X71.1cm
4X: 80X142.2cm
8X: 160X284.4cm
ISO12233标准适用于民用静止照片数码相机以下简称(DSC)，手机，监控摄像机等图像、视频采集设备的清晰度分析。在产品目录等中记载静止照片的分辨率时，有些产品采用此标准规定的测量方法。
在本标准中引用下列标准，它们将购成本标准规定的一部分。这些引用标准都适用其最新版本(含追加内容)。
ISO12233：2000 Photography-Electronic still-picture cameras - resolutionmeasurements
ISO7589：2002 Photography–Illuminants forsensitometry-Speccificationsfordaylight,incandescent tungsten and printer
a) 分辨率resolution
除锯齿外，可分辨精细图案的极限。以画面每单位高度的条数来表示。
b) 锯齿aliasing
采样频率小于图像信号最高频率的2倍时，在采样频率的高次谐波附近会产生带波重叠的噪音。

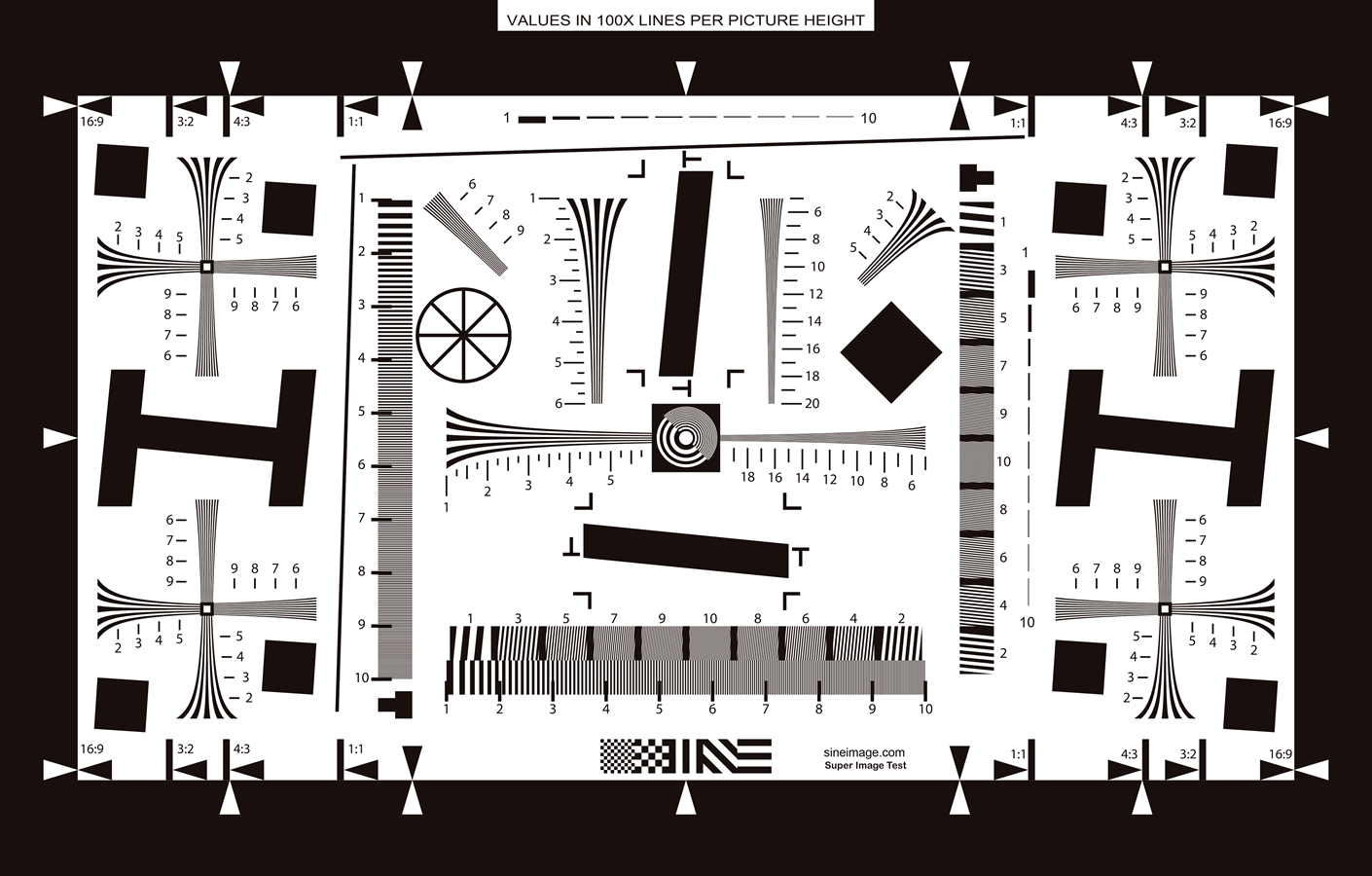

1. ISO12233分辨率测试卡
本标准以12233为基础,测试图表也直接利用ISO12233用图表。ISO图表中包含各种样式，本标准(视觉分辨率)主要使用其中的水平方向J1、K1；垂直方向的J2、K2；倾斜45度方向的JD、KD等样式。
使用ISO图表时，不一定直接使用该图表。也可以剪出必须的部分，并经过重新拼接排列后使用。
2. ISO图表中所记载数字的含义
摄影时让图表的有效高度正好占满画面,图案的数字*100即为画面中每单位高度的条数.拍摄时不一定要让有效高度占满整个画面,但此时需要进行标定.
3. ISO图表以外的图表
也可自己制作并使用与ISO图表相同的图表。此时必须满足ISO12233中规定的如下事项。
a) 白底部分的反射率Rmax与大面积黑色部分的反射率Rmin之比为80>Rmax>Rmin>40。
b) 各个图案的位置精度相对所规定位置为0.2mm(画面高度的+-0.1%)。
c) 线宽为+-5%。
d) 双曲线图案K1、K2的最细部分(的白色部分和黑色部分)的反射率比Rmax/Rmin为18以上。但这仅为“推荐”水平(ISO12233的AnnexB)。
也可使用透过型图表。此时上述项目的反射率应解释成透过率。使用透过型图表时，用扩散光进行照明。无论是反射型还是透过型，评估用图案必须呈中性分光特性。

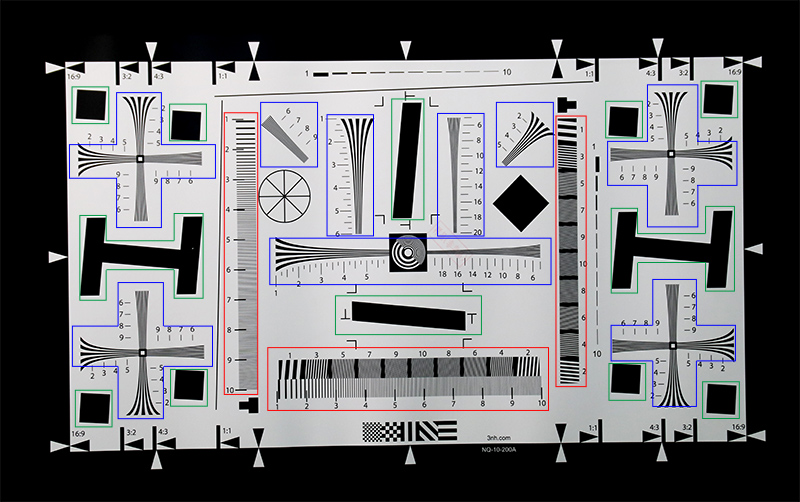

ISO12233分辨率测试卡包含了3种分辨率测试方式，如下所示：
1. SFR测试
2. MTF测试（频率线测试）
3. TVLine测试（楔形线测试）
SFR测试必须用软件测试，这里就不做过多的讲解；频率线测试用肉眼观察即可。如下图：
这里主要说明一下楔形线测试。
楔形线测试的优点：
1. 非常直观，用肉眼就可以观察；
2. 对测试要求相对SFR较低；
3. 数据覆盖面大，比频率线测试准确；
可以用软件辅助测试，得到更为准确的数据。
