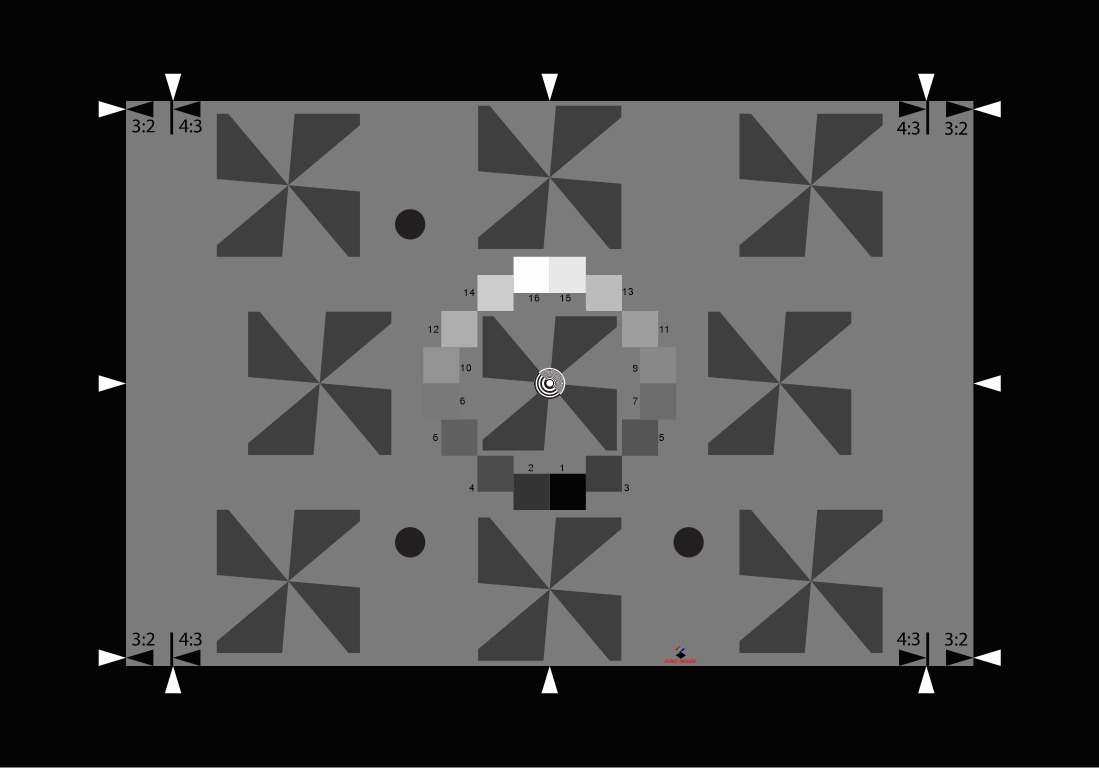

ISO 12233:2023 e-SFR测试卡是一种灰度测试卡，专门为评估图像的边缘空间频率响应（SFR）而设计。结构上使用9个风车形状的斜星图案和16个灰阶方块图案,再加上4：1和6：1两种版本低对比度设计,可通过分析倾斜的低对比度和中性边缘附件的相机数量准确测量摄像头的性能。
ISO 12233:2023 e-SFR测试卡，可以准确评估相机、手机、扫描仪等的空间分辨率和清晰度，帮助用户了解设备在捕捉图像时的性能表现。
注：ISO 12233:2023 “斜星 ”取代了ISO 12233:2014和ISO 12233：2017中使用的低调制 “斜方 ”测试模式。
一、ISO 12233:2023 e-SFR测试卡特点
1、 “斜星 ”图案
采用更全面的 “斜星 ”图案，可以完成垂直、水平、对角线的跨成像系统SFR测量和分析。
2、灰阶方块图案
16个灰阶方块图案，可以提高在具有非线性色调相应或使用更高对比目标时进行MTF测量的准确性。
3、主流的标准比例
采用主流的标准比例，适用于更多相机测量，包括其他高清摄像头图像
4、 多种对比度可选

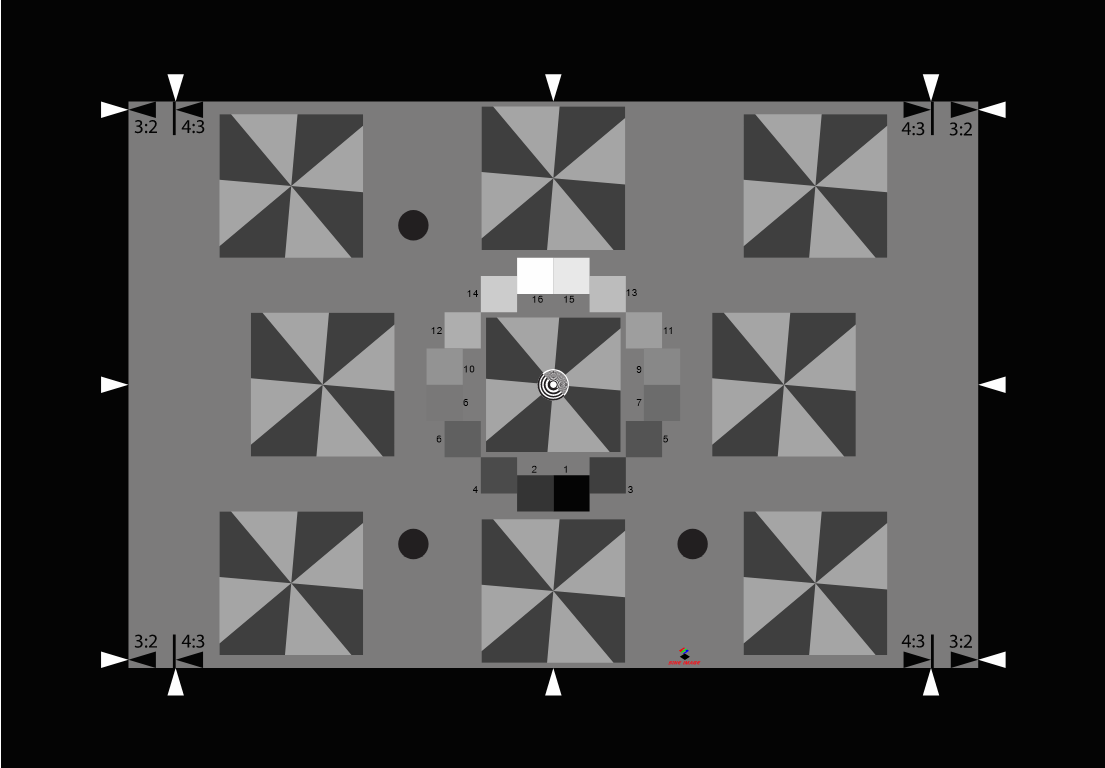

具有4：1和6：1两种对比度的图卡，用户可以根据实际需要选择
5、 黑色圆形套准标记
采用3个黑色圆形定位标记，以便于自动区域检测
6、 附加标记
配准标记上方的附加标记，可用于检测图表方向
二、ISO 12233:2023 e-SFR测试卡规格参数
| 倍数 | 有效图像宽mm | 有效图像长mm | 图卡宽mm | 图卡长mm |
| 0.5X | 100 | 150 | 136 | 195 |
| 1X | 200 | 300 | 272 | 390 |
| 2X | 400 | 600 | 544 | 780 |
| 4X | 800 | 1200 | 1088 | 1560 |
| 8X | 1600 | 2400 | 1626 | 3120 |
注：该系列所有测试卡均可对图案和尺寸进行定制，如有需求，请直接联系客服。
三、ISO 12233:2023 e-SFR测试卡使用注意事项
1、 测试卡安装
测试卡要安装并固定在合适的位置，以获取最佳测试效果
2、图像拍摄
相机的取景和测试卡保持平行，不能出现左右、上下和旋转倾斜；并注意测试卡上的比例尺和边界。
3、图像处理软件
使用兼容ISO 12233:2023标准的图像处理软件，确保能够正确分析和处理测试图像。
4、 测试卡更换
定期检查并更新测试卡，确保测试结果的准确性和可靠性。
